Light-Panel Integral UGR

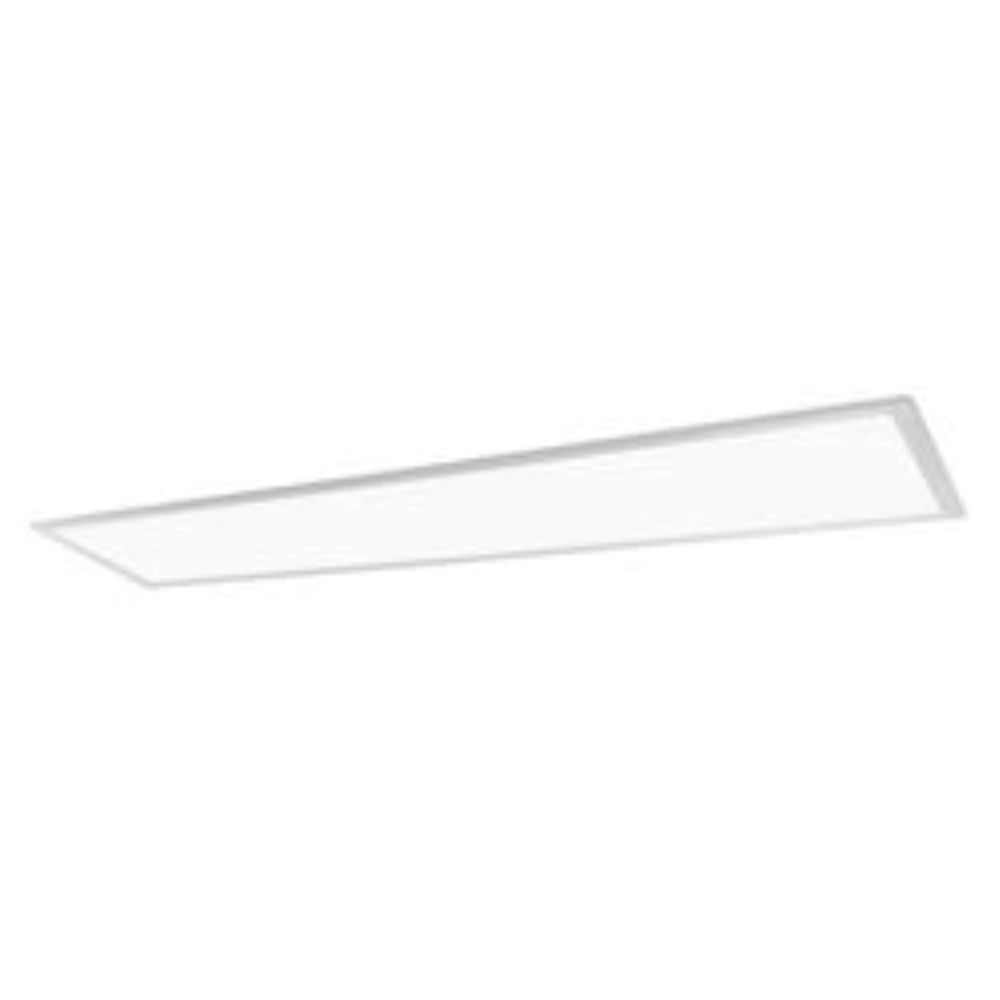

Le Light-Panel Integral UGR est un luminaire plat LED rectangulaire avec cadre d'encastrement intégré, pour le montage dans des faux plafonds à dalles posées ou directement dans le plafond. Il est disponible en trois tailles standard ainsi qu'en dimensions spéciales sur mesure, couvre une puissance allant jusqu'à 40 W et atteint un flux lumineux de 4'000 à 4'800 lm pour une efficacité de 100 à 120 lm/W. Grâce aux sources lumineuses intégrées sur les quatre côtés, il offre une surface lumineuse homogène et uniforme avec un angle de diffusion de 120°. Son faible indice d'éblouissement jusqu'à UGR < 16 le rend idéal pour les postes de travail sur écran.

Points clés :

• Montage dans un faux plafond à dalles posées ou directement dans le plafond
• Faible indice d'éblouissement jusqu'à UGR < 16 pour les postes de travail sur écran
• Angle de diffusion de 120° pour un éclairage homogène
• Sources lumineuses intégrées sur les quatre côtés, surface lumineuse homogène
• Variante avec fonctionnement de secours disponible

Contenu de la livraison :

• 1x Light-Panel Integral UGR (dans la taille et la commande choisies)
• 1x câble de raccordement 3 m avec connecteur T11 (pour la version marche/arrêt)

Remarque : D'autres variantes sont disponibles sur demande

ÉLECTRONIQUE

• Tension primaire: 220 - 240 V AC / 50-60 Hz
• Tension secondaire: 33 - 42 V DC
• Appareillage: Lifud/Osram, externe
• Puissance: 40 W
• Puissance système maximale: 40 W
• Classe d'efficacité énergétique: D

TECHNIQUE D'ÉCLAIRAGE

• Type de luminaire: Luminaire plat encastré
• Température de couleur: 4'000 K
• Rendu des couleurs: Ra > 90
• Écart de couleur maximal: < 5 SDCM
• Type de LED: SMD 2835
• Flux lumineux assigné: 4'000 lm (type A) / 4'000 - 4'800 lm (type B) / 4'000 lm (type C)
• Efficacité du luminaire: 100 - 120 lm/W
• Distribution lumineuse: Symétrique
• Angle de diffusion: 120°

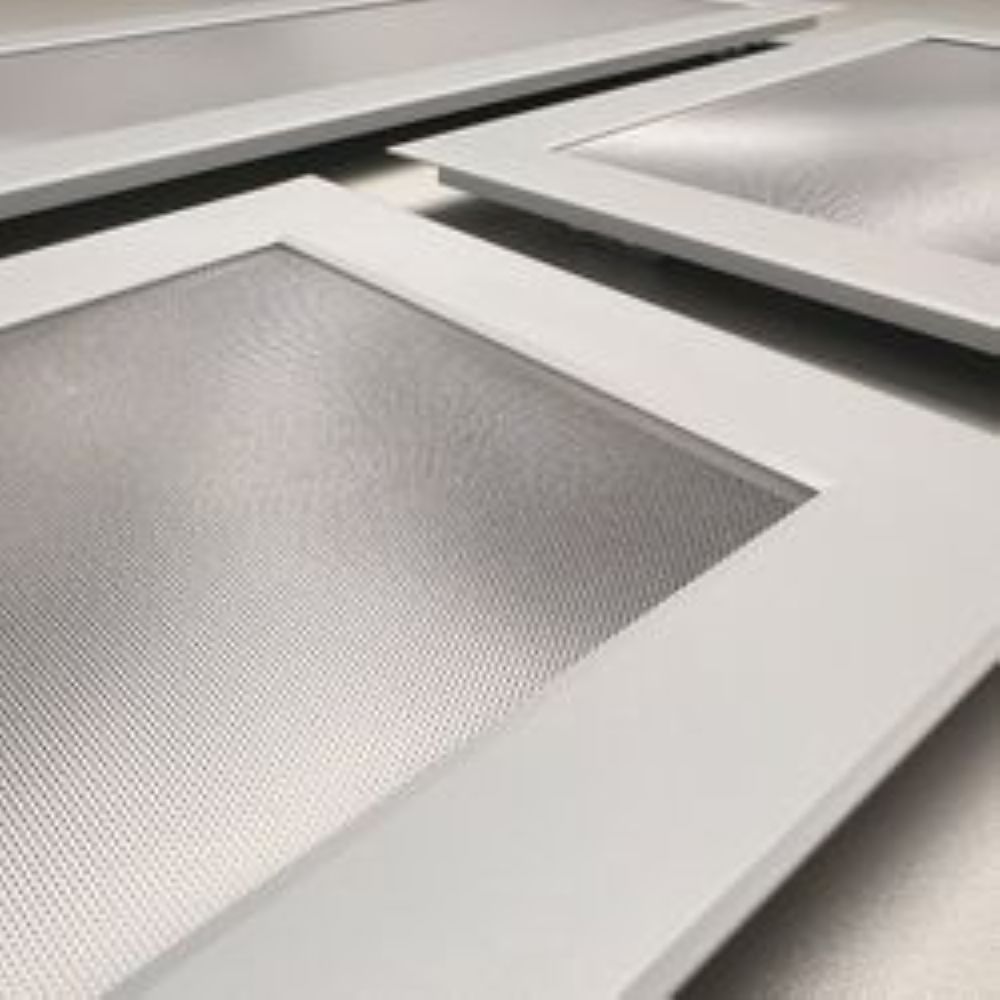

• Vasque: Prismatique
• Indice d'éblouissement: UGR < 16 (type A, type B DALI) / UGR < 19 (type B marche/arrêt, type C)
• Durée de vie: 50'000 h L80 B10

FONCTIONNALITÉ

• Gradation: Marche/arrêt, DALI
• Fonction de secours intégrée: Oui (en option)
• Domaine d'application: Intérieur

DIMENSIONS

• Largeur: 185 mm (type A) / 300 mm (type B) / 300 mm (type C)
• Longueur: 1'250 mm (type A) / 1'210 mm (type B) / 1'530 mm (type C)
• Largeur d'encastrement: 165 mm (type A) / 280 mm (type B) / 280 mm (type C)
• Longueur d'encastrement: 1'227 mm (type A) / 1'190 mm (type B) / 1'510 mm (type C)
• Hauteur: 10 mm

RACCORDEMENT

• Longueur de câble: 300 cm (connecteur T11) ; version DALI sans câble

MATÉRIAU

• Couleur du boîtier: Blanc RAL 9010 (satiné mat)
• Émission lumineuse: PMMA

AUTRES DONNÉES

• Indice de protection: IP20
• Classe de protection: II
• Température de fonctionnement: -20 à +40 °C
• Garantie: 5 ans
• Certificats: CE, RoHS
